商品の詳細:
お支払配送条件:
|
| 起源の場所: | 中国 | 制御型: | 切断しない/切断しない |
|---|---|---|---|
| 波長: | 1260~1650nm | 特徴: | 高い信頼性 |
| コネクタ: | LC/UPC、LC/APC、SC/UPC | 電圧: | 5Vか3V |
| 港: | 2x2Full | ||
| ハイライト: | 1x2 ファイバーオプティック・パッシブ・コンポーネント,高信頼性の光ファイバーパッシブ部品,シングルモードスイッチ 1x2 |
||

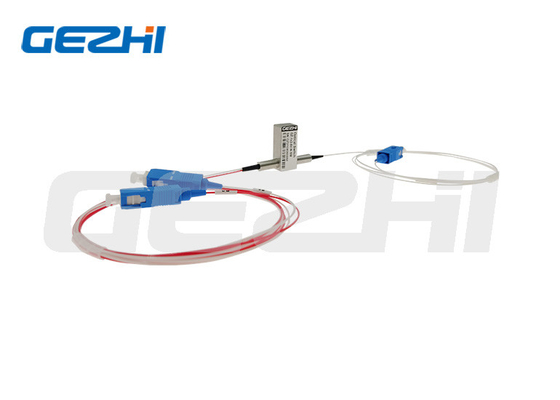

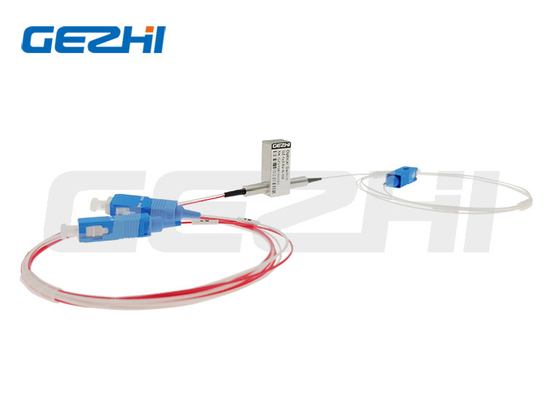

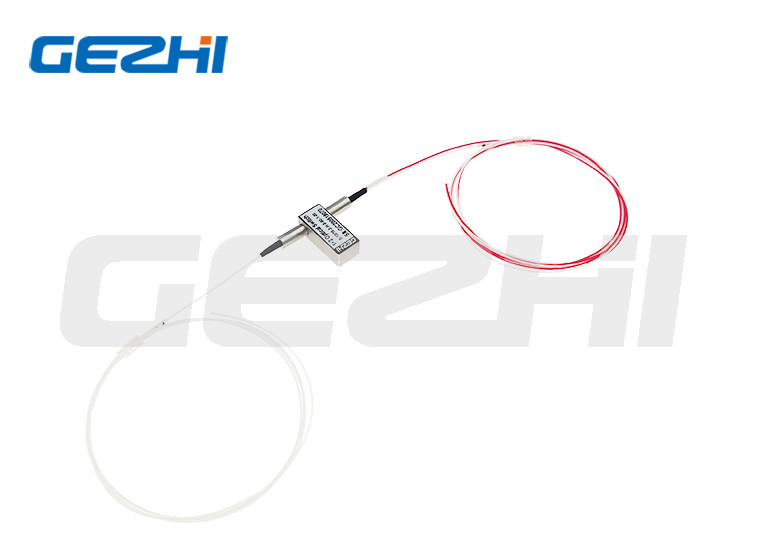

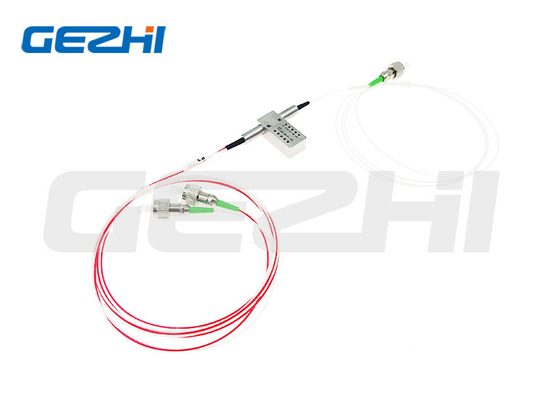

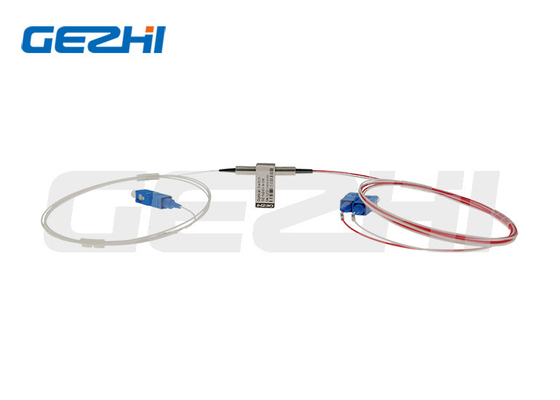

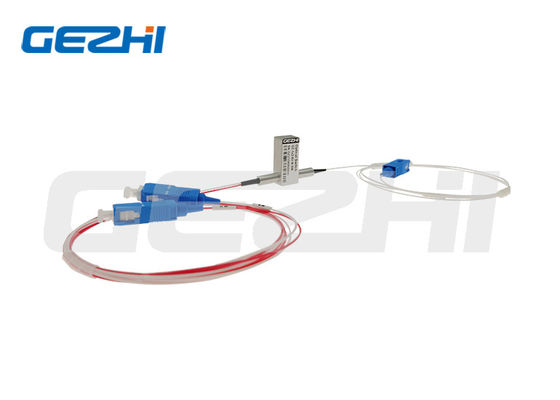

1*2 850/1260nm メカニカルファイバーオプティックスイッチモジュール
1x2 オプティカルスイッチ
この光学スイッチは,3つのファイバーと2つの状態で1x2タイプで構成されます.信号を選択した出力繊維にリダイレクトすることで光学チャンネルを接続する.シングルモード波長1260~1650nmまたはマルチモード850/1310nmで動作する.これは光機械のプロテクト構成を使用し,電気制御信号によって活性化ゲージ 1x2 メカニカル ファイバー オプティカル スイッチは,超高い信頼性と高速なスイッチ速度,双方向性能を提供します.1x2 メカニカルファイバーオプティカルスイッチは,光学ネットワークアプリケーションのための真のスイッチングソリューションです.
|
特徴 障害防止のロック
比べ物にならない 低コスト
低光学歪み エポキシフリー光路
高い信頼性
|
申請 チャネルブロック 設定可能 アド/ドロップ
システム監視
計測装置
|
仕様
| パラメータ | 仕様 | ユニット |
| 動作波長 | 1260~1620 (SM) | nm |
| 挿入損失 | ≤10 | dB |
| 波長に依存する損失 | ≤0.25 | dB |
| 極化による損失 | ≤0.05 | dB |
| 温度に依存する損失 | ≤0.20 | dB |
| 返済損失 | SM≥50 | dB |
| クロストーク | SM≥55 | dB |
| 切り替える時間 | ≤8 | ms |
| 繰り返し可能性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時数 |
| 稼働電圧 | 3か5か | V |
| スイッチタイプ | 切断しない/切断しない | |
| 動作温度 | -20~+70 | °C |
| 貯蔵温度 | -40~+85 | °C |
| 光学電源 | ≤500 | mW |
| サイズ | 27.0L×12.5W×8.4H | mm |
ピン
| タイプ | 光学経路 | 電気駆動 | 状態センサー | ||||||
| 1×2 | ピン1 | ピン5 | ピン6 | ピン10 | ピン2〜3 | ピン3〜4 | ピン7-8 | ピン8-9 | |
| 固定しない | CUT | - そうだ | - そうだ | - そうだ | - そうだ | 近づいて | オープン | オープン | 近づいて |
| P1-P2 | V+ | - そうだ | - そうだ | GND | オープン | 近づいて | 近づいて | オープン | |
| 固定 | CUT | - そうだ | - そうだ | GND | - そうだ | 近づいて | オープン | オープン | 近づいて |
| P1-P2 | V+ | GND | - そうだ | - そうだ | オープン | 近づいて | 近づいて | オープン | |
注文情報
GZ-1×2-13/15
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維の種類 | 繊維の直径 | 繊維の長さ | コネクタ |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=その他 |
3=3V 5=5V |
L=ロック N=不固定 |
5=50/125 6=62.5/125 9=9/125 X=その他 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=その他 |
1=1m 2=1.5m X=その他 |
0=ゼロ X=その他 |
