| Brand Name: | Model Number |
| モデル番号: | FSW-1x48-1UU |
| Moq: | 1個 |
| 価格: | USD >= 1 pieces $500 |
| Delivery Time: | 7 日 |
| Payment Terms: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
製品説明

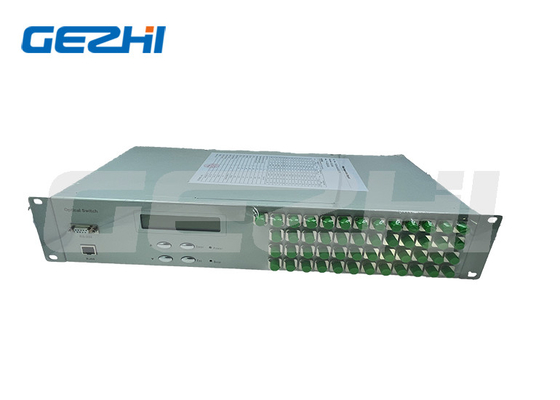

FSW 1x48 ファイバーオプティカルスイッチ 19インチ 2U ラックマウント 1260~1650nm シングルモード
1x48ラック搭載の光学スイッチは,光学経路制御装置の一種で,光学経路制御とスイッチの機能を有する. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
特徴
1.SerialNet,高い信頼性,高い安定性
2.LEDディスプレイパネル. 視覚ディスプレイ,便利な操作
3RS232 制御とRJ45 イーサネット リモート管理
4自動スキャンのチャネルと時間間隔を設定できます.
5透明な送信信号.高い安定性と信頼性
申請
1.FITL
2維持システム
3自動測定
4. 光学ネットワーク リモートモニタリングケーブルモニタリング
テクニカルインデックス
| パラメータ | ユニット | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| 波長範囲 | nm | 1260~1650 またはカスタマイズ | |||||||
| 波長をテストする | nm | 1310/1550 または個別化 | |||||||
| 挿入損失 (最大) | dB | ≤10 | ≤10 | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 | ≤20 |
| 返済損失 | dB | SM ≥ 50 | |||||||
| 横断音声 | dB | ≤70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| 繰り返し可能性 | dB | ≤0.02 | |||||||
| 切り替える時間 | ms | ≤10 (隣接する運河) | |||||||
| 光学電源 | mW | ≤500 | |||||||
| 繊維の種類 | ええと | 9/125 年 | |||||||
| コネクタ | / | FC,SC,LC,ST,SMA またはカスタマイズされた | |||||||
| モニターポート | / | RJ45 & RS232 またはカスタマイズ | |||||||
| 動作電源 (プラグタイプ) | V | AC:220V (50/60Hz) またはDC:36V~72V | |||||||
| 動作温度 | °C | -10~+60 | |||||||
| 貯蔵温度 | °C | -40~+85 | |||||||
| ラックマウント 寸法 | mm | 1U L483XW230XH44.5 (最大16チャンネル) のカスタマイズが可能. | |||||||
|
2U L483XW230XH89 (最大36チャンネル) のカスタマイズが可能. 2U L483XW350XH89 (最大64チャンネル) のカスタマイズが可能. |
|||||||||
| 3U L483XW350XH133.5 (最大128チャンネル) のカスタマイズが可能. | |||||||||
| 4U L483XW350XH178 (最大256チャンネル) のカスタマイズが可能. | |||||||||
パネル図

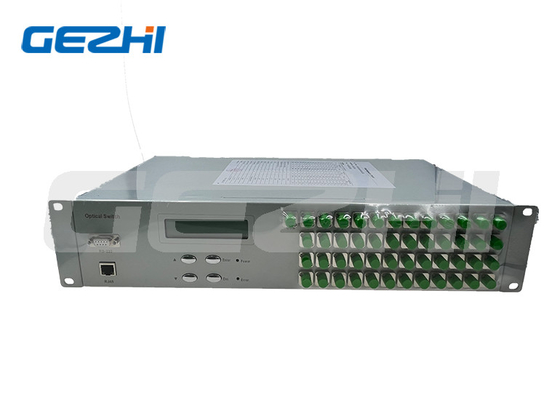

フロントパネル

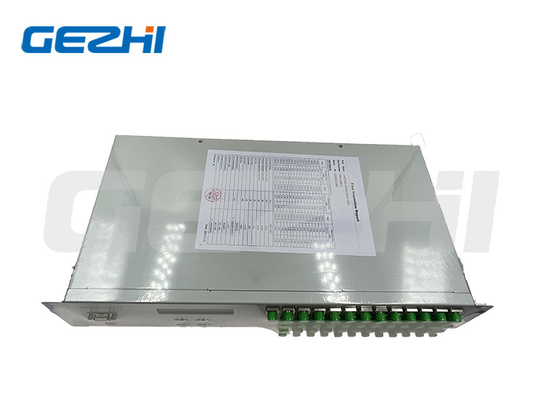

1xN≤16 オプティカルスイッチ 19?? 1U ラックマウント
1xN≤36 オプティカルスイッチ 19?? 2U ラックマウント

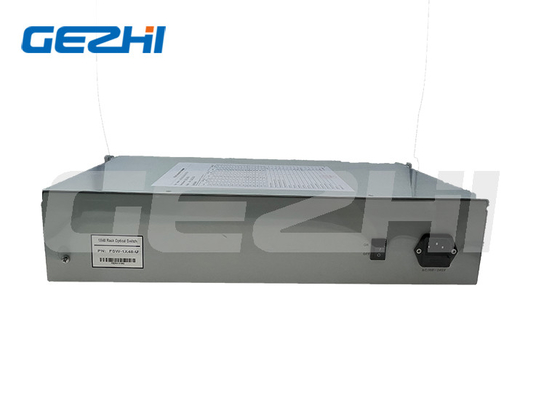

バックパネル
注文情報
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | モード | 波長 | パッケージ | 繊維の種類 | 電源 | コネクタ |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=特異性 |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=指定する |
1U=1U ラックマウント 2U=2U ラックマウント 3U=3U ラックマウント 4U=4U ラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=シングル 85~265V DC36~75V |
00=ない FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?
ビデオ
|
|
