| Brand Name: | Gezhi or OEM |
| モデル番号: | 2x4-TTL |
| Moq: | 1個 |
| 価格: | USD >= 1 pieces $400 |
| Delivery Time: | 7 日 |
| Payment Terms: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
製品説明

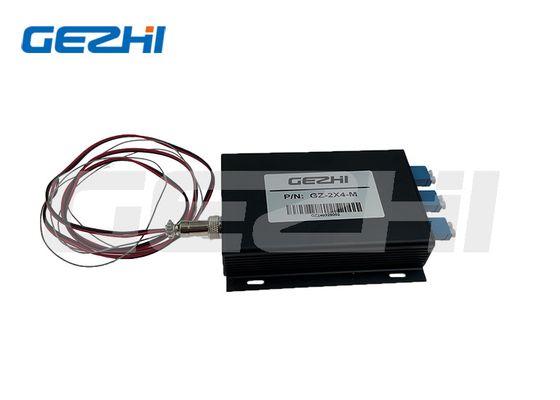

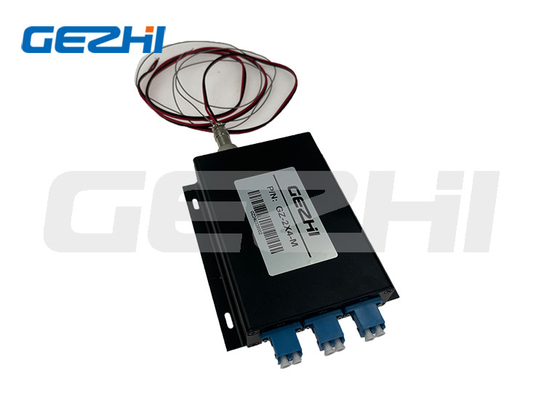

2×4 ファイバー オプティカル スイッチ 1260~1650nm TTL コントロール オプティカル スイッチ
2x4 光スイッチは,光経路制御装置の一種であり,光経路を制御し,光経路を変換します. 光通信アプリケーションで重要な役割を果たします.光学スイッチは主に光学伝送システムマルチプレックスモニタリングに使用されます光ファイバー,光学装置のための光学検知システム,光学検知システム,光学検知システム,光学検知システム,ネットワーク・フィールド・エンジニアリングのケーブル試験RS - 232 インターフェース制御モジュールとボタンを,モジュール光学経路選択のためのPCソフトウェアを通じてできます.
繊維類
1. 比べ物にならない低コスト
2低光学歪み
3高い隔離度
4高い信頼性
5エポキシフリー光学経路
6. 光路のスイッチボタン制御
申請
1リングネットワーク
2. 光学ネットワークにおける遠隔監視
3ファイバー光学部品の試験
仕様
| パラメータ | パラメータ値 |
|
モデル
|
GZ-FSW-2X4 |
| 挿入損失 | タイプ:0.5 dB 最大:1.0 dB |
| 波長範囲 | 1260~1650 nm |
| 試験波長 | 1310/1550 nm |
| 繊維の種類 | SM, 9/125um (SMF-28) |
| 返済損失 | ≥50 dB |
| 横断音声 | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| 繰り返し可能性 | ≤0.02 dB |
| 生涯 | ≥10 |
| 切り替える時間 | 8 ms (隣接チャンネル) |
| オプティックパワー | ≤500 mW |
| コネクタ | LC/PC |
| 制御モード | TTL |
| 動作電源 | 5V/100 mA |
| 動作温度 | -40 °Cから+85 °C |
| サイズ | (L) 104.0×(W) 120×(H) 28±0.2mm |
サイズ
P1コネクタ:光学スイッチチャンネル共通
P2コネクタ:光学スイッチチャンネル1
P3コネクタ:光学スイッチチャンネル2"
指示灯1:電源灯
指示灯2 チャンネル1指示灯,P1がP2を通過することを示すようにライトが点灯している
指示灯 3:チャンネル2指示灯,P1がP3を通過することを示すように灯りが点いている
GX12-3:1は+5V,2はGND,3は制御ピン (高い:P1-P2,低い:P1-P3)
光学経路
図面
Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?
ビデオ
|
|
