| ブランド名: | GEZHI or OEM |
| モデル番号: | 2x2は低下のオプティカル スイッチを加えます |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
小型2x2繊維光学のバイパス スイッチはのための光学系で加えるか、または落ちます
GEZHIの2mmケーブルが付いている小型2x2繊維光学のバイパス スイッチは壊れること容易な繊維を避けます。PCB板でmoutableできる10pinsとその。
2x2光学バイパス スイッチは素早く構内ネットワーキング装置からのmainnetworkを隔離するためにモードをとばすように置かれます。GEZHIの供給のさまざまなタイプのオプティカル スイッチは1x1、1x2、2x2、1x3、1x4、二重1x2、2x2、2x4、多重チャンネルを、1x8、1x16、1x32および装置のオプティカル スイッチまたはカスタマイズされたオプティカル スイッチ好みます。
特徴
無比の安価
低い挿入損失
非常に安定した、信頼できる
高いチャネルの分離
掛け金を降ろすか、または非掛け金を降ろすこと
エポキシの自由な光学道
適用
器械使用
光シグナルの旅程
ネットワークの試験制度
構成可能の光学は加えましたり/低下
送信機および受信機の保護
Netrworkの光学保護/復帰

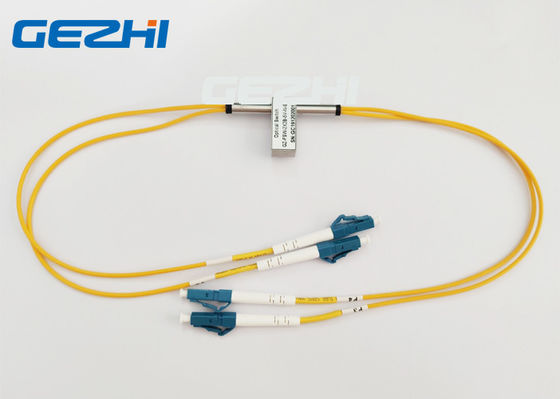

2x2繊維光学のバイパス スイッチ映像
指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できます。 | |
ピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開いた | 開いた | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開いた | 終わり | 終わり | 開いた | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開いた | 開いた | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開いた | 終わり | 終わり | 開いた | |
光学ルート
| 状態1 | 状態2 |
|
|
 |
順序情報
GZ-2×2B
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
ビデオ
|
|
